SketchUp 3D模型繪制工具的使用說明
本節sketchup教程分享3D模型繪制工具的使用說明。

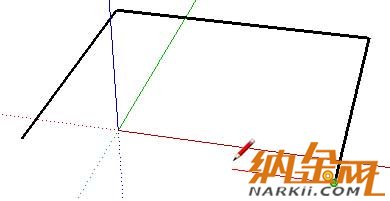

SketchUp的模型從根本上創建的連接線作為模型的邊緣。自動創建的面孔時，任何三個或更多的行或邊緣在同一平面（一個無限平面的二維空間）， 或共面，并形成一個閉環。這些邊緣和面部組合 相結合，創建3D模型。下圖顯示了三個懸空共面線。這些線畫線工具（這個工具看起來像鉛筆）。
下圖顯示了四個共面連接線，隨后創建持平，2維，臉。
注：你畫的一切，在SketchUp被統稱為幾何。
要創建一個三維模型，簡單地畫或向下藍色方向（藍色軸平行）。在本節后面的坐標系（軸）覆蓋。下圖顯示了在三維空間中創建的第一線。
當你繼續畫線，彩色軸，面孔被創建。下圖顯示了四個面，簡單地畫線平行的三個軸方向（紅色，綠色和藍色）創建。

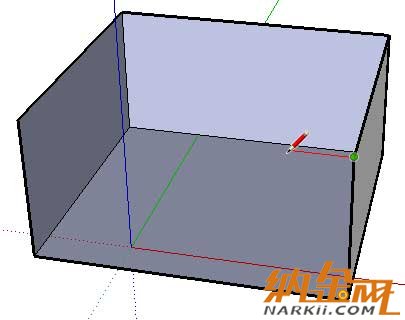

有一條線，留下來繪制完成一個3維箱。請注意，當這一個畫線，創建兩個面（頂部和正面）。

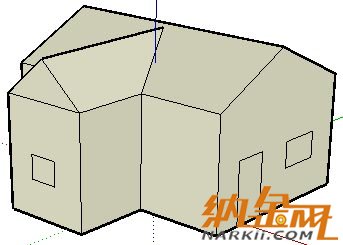

你可以做很多事情在SketchUp簡單地畫線，形成面使用線工具。而且，您可以從任何地方開始（另一條線路上，在臉上，在一個點上畫線，依此類推）。你能認識到以前的3D方塊模型內的以下的房子嗎？
環顧四周，你的房間。注意一切你看如何有臉的。有些面孔可能會四舍五入，有些可能是平坦的。此外，一切有邊約束的臉，如書架的架子的邊緣。
注意：SketchUp是不一樣的計算機輔助設計或CAD。CAD應用程序是專為較具體信息，，而SketchUp是為勘探和設計的概念和想法（雖然你是不是禁止從設計模型是具體 的或不準確的，那些設計CAD）。
SketchUp文件可以導入到幾個不同的CAD應用程序進行進一步的處理和幾個不同的CAD文件，可以導入到SketchUp 3D模型快速創建。
實體簡介
正如前面提到的，線相結合，創造在SketchUp面。線（也稱為邊緣）和面孔，短短兩年的許多建筑塊（稱為實體），用于創建在SketchUp模型。SketchUp的實體的完整列表如下。
|
名 |
筆記 |
|
線 |
線在SketchUp是直的。線，也被稱為“邊緣”，是最基本的積木所有SketchUp模型。 |
|
面對 |
面孔時會自動創建三個或三個以上的共面的邊緣形成一個閉環。面孔的前側和后側。SketchUp中試圖將所有的面的正面（面臨）的所有車型在外面，盡管有時你可能有你的臉告訴SketchUp的方向。 |
|
圈 |
圓，圓弧和曲線組成的幾行或邊緣。 |
|
弧 |
|
|
多邊形 |
|
|
曲線 |
|
|
折線 |
|
|
組 |
集團實體被用來將兩個或多個實體在你的模型的快速操作，如副本。 |
|
元件 |
組件實體組類似，但SketchUp模型的可重復使用。組件只是使用SketchUp模型內其他SketchUp模型。 |
|
線路指南 |
指南線實體是一個臨時線作為繪圖指南。 |
|
尺寸 |
一個符號，指示一條邊的長度或半徑。 |
|
表面 |
曲面實體結合的面數的結果給人的印象平滑。 |
|
第平面 |
|
|
圖像 |
進口光柵，或基于像素的圖像。 |
|
文本 |
文本可以被獨立的（浮動）或連接到一個特定的實體使用的領導者行。 |
的SketchUp的坐標系統
SketchUp 中使用了三維空間中的點的坐標系，即繪圖沿三個軸：加上或減去X，Y，和Z值（高出地面/地面以下）的位置確定。在SketchUp中，加或減X所代表的 堅實的紅色和紅色點線分別加或減Y分別代表了堅實的綠色和點綴的綠色軸線，加上或減去Z（上方和下方的地平面）表示堅實的藍色和藍色虛線線。最后，紅色和 綠色的軸的線所在的平面稱為接地平面。長期原點，用于定義所有的軸線的地方開始或起源。
下圖顯示了使用SketchUp（線路已經增厚，使軸更容易閱讀）繪制軸。黑色圓圈表示的起源。
SketchUp的推理引擎（解釋下一個）是非常重要的，因為為您提供幫助繪制精確了解SketchUp的坐標系統。
推理引擎
SketchUp有一種無形的推理引擎，幫助您繪制準確和逼真的模型。推理引擎定位或推斷，從其他點在你的模型，如圓心，一條線的中點，線到地平面垂直，一個面子上的一個點，一個點邊緣點，等。
SketchUp的通知你這些點通過使用兩種顏色的指標和工具提示，這是屏幕上的信息，指示光標所在的位置，當你繪制一個實體。例如，SketchUp的顯示字符串'臉'，當光標摸臉。下圖包含五個常見的推理工具提示。
推理引擎的其他信息，包括推理類型，在本指南部分。
在SketchUp繪圖的第一步，是學習如何繪制準確線索的推理引擎。只需選擇線條工具（它看起來像一支鉛筆在工具欄或工具托盤），并開始繪制。注重從推理引擎屏幕上的工具提示你畫。大多數的一切，您將創建在SketchUp推論使用“線”工具可以創建。
-
