3Dmax教程之海水的制作
來源：
未知 |
責任編輯：CHH |
發布時間： 2014-05-04 11:41 | 瀏覽量：
概念，知識點
l 海水波浪與河水波浪的區別l 海浪波峰的泡沫質感的調節4.2.2 制作步驟
本案例按照先調整海水波浪的形態再調整海水 質感的流程制作，重點學習如何使用最簡便的方法，表現具有真實動感與質感的海浪動畫。制作時，主要用到DreamScape插件制作海水波浪3ds max 默認材質制作海水。其中如何使用混合材質制作起伏的白沫是最容易出錯的，在制作時需要注意UVW map貼圖的坐標控制。

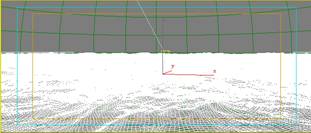

案例選自上海建 筑表現5班的畢業項目《文明千萬年》中的一個鏡頭。重點表現了海浪波濤翻滾的氣勢及質感。打開3ds max，啟動DreamScape,在創建面板中切換到DreamScape Objects選擇Sea Surface 在場景中創建海水模型設置相關參數下圖
創建一個混合材質，材質層級如下圖
首 先調整水的材質調整材質類型為各向異性（Anisotropic）調整材質的漫反射色（Diffuse）與環境色（Ambiert）及高光色 （Specular）調整高光級別（Specular Level）光澤度（Glossiness）各向異性（Anisotropy）方向(Orientation)
在漫反射色（Diffuse）貼圖欄內添加一個衰減貼圖（Falloff）調整衰減形態為菲涅爾（Fresnel）色彩關系調整如下圖
調整菲涅爾（Fresnel）的混合曲線如下圖
在凹凸貼圖卷展欄內添加煙霧（Smoke）貼圖調整相關參數如下圖
在反射貼圖卷展欄內添加VRay map在VRay map的過濾色(Filter color)卷展欄內添加衰減貼圖（Falloff）同時調整光澤度的相關參數如下圖
將衰減貼圖（Falloff）的類型調整為菲涅爾（Fresnel）同時調整混合曲線如下圖
l 海水波浪與河水波浪的區別l 海浪波峰的泡沫質感的調節4.2.2 制作步驟
本案例按照先調整海水波浪的形態再調整海水 質感的流程制作，重點學習如何使用最簡便的方法，表現具有真實動感與質感的海浪動畫。制作時，主要用到DreamScape插件制作海水波浪3ds max 默認材質制作海水。其中如何使用混合材質制作起伏的白沫是最容易出錯的，在制作時需要注意UVW map貼圖的坐標控制。
案例選自上海建 筑表現5班的畢業項目《文明千萬年》中的一個鏡頭。重點表現了海浪波濤翻滾的氣勢及質感。打開3ds max，啟動DreamScape,在創建面板中切換到DreamScape Objects選擇Sea Surface 在場景中創建海水模型設置相關參數下圖
創建一個混合材質，材質層級如下圖
首 先調整水的材質調整材質類型為各向異性（Anisotropic）調整材質的漫反射色（Diffuse）與環境色（Ambiert）及高光色 （Specular）調整高光級別（Specular Level）光澤度（Glossiness）各向異性（Anisotropy）方向(Orientation)
在漫反射色（Diffuse）貼圖欄內添加一個衰減貼圖（Falloff）調整衰減形態為菲涅爾（Fresnel）色彩關系調整如下圖
調整菲涅爾（Fresnel）的混合曲線如下圖
在凹凸貼圖卷展欄內添加煙霧（Smoke）貼圖調整相關參數如下圖
在反射貼圖卷展欄內添加VRay map在VRay map的過濾色(Filter color)卷展欄內添加衰減貼圖（Falloff）同時調整光澤度的相關參數如下圖將衰減貼圖（Falloff）的類型調整為菲涅爾（Fresnel）同時調整混合曲線如下圖接下來調整白沫材質將材質材質類型調整為布林（Binn）調整材質的漫反射色（Diffuse）與環境色（Ambiert）及高光色 （Specular）調整高光級別（Specular Level）光澤度（Glossiness）調整自發光（Self-Illumination）為顏色自發光如下圖
最后調整蒙板（Mask）材質在蒙板（Mask）貼圖卷展欄內添加一個漸變坡度（Gradient Ramp）貼圖調整漸變方向及相關參數如下圖
在漸變控制點內添加煙霧（Smoke）貼圖，調整煙霧貼圖參數如下圖
將材質賦予海水模型，添加UVW mapping，調整參數如下圖

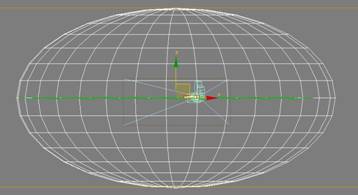

建立球天環境，調整球天參數如下圖
調整球天屬性為相機不可見，不接受投影及不產生投影調整球天VRay屬性不產生，不接受GI，以及關閉GI可見。

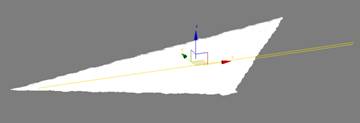

為環境添加燈光
渲染成圖
4.2.3案例總結
本課講解了海水模型及材質調整案例，通過對案例的學習，在運用本課知識的時候我們要注意以下幾點：
1. 海水模型創建時注意調整海浪起伏的動態與河水波浪的異同之處，平時注意觀察才能在實際制作項目時胸有成竹。
2. 海水浪尖撞擊時會產生白沫，使用貼圖控制白沫產生位置時要注意UVW map的坐標方向。- Tags：3dmax教程
-
